Atmega328 y Wifly RN171 descrpición del circuito

Atmega328 & WiFLy RN171

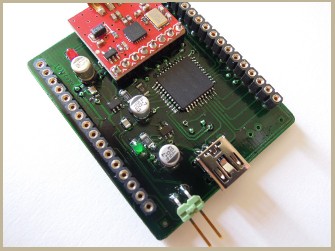

El concepto del diseño electrónico en si mismo es igual al circuito que ya he realizado anteriormente con un PIC18F4420 y un Nordic nRF24L01 link, que permite enchufar pequeños circuitos satélites en las tiras de pines disponibles, así teniendo un sistema ampliable y modificable a las necesidades actuales.

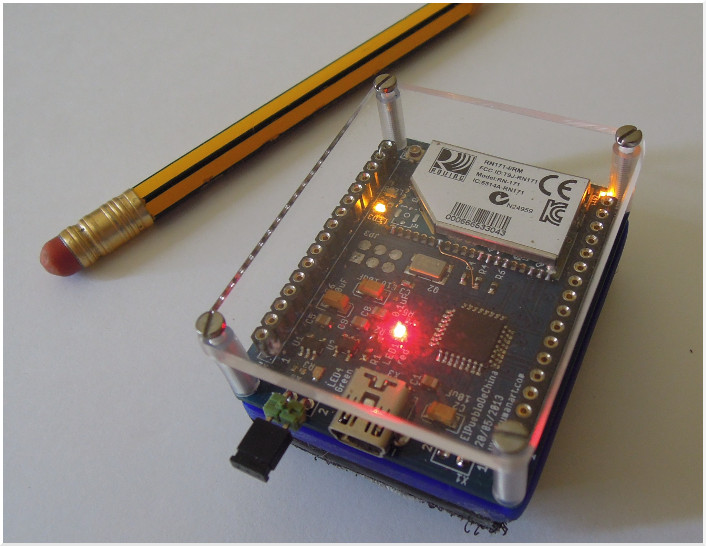

La diferencia es la manera de trasmitir los datos con un módulo WiFly, el RN171 y no con el Nordic 24L01. Con el WiFly se puede transmitir los datos evaluados del Atmel a cualquier ordenador que tiene un módulo WiFi incorporado. Incluido se puede conectar el WiFly directamente a un “router” y subir datos a un servidor. …más





HCI inalámbrica descripción del proyecto






Internet of Things (ANDROID & RN171)descripción del proyecto
RN171 connectado a un PIC 18F4420
circuito con sensor LDR, temperatura & MIC

Circuitos electrónicos que permiten subir datos a un servidor captados por sensores a través de un teléfono ANDROID HTC. La idea en hacer una prenda (camiseta) con diversos sensores que permiten vigilar una persona en su entorno es de la artista chilena Alejandra Pérez elpueblodechina.org y fue entregada para un concurso al principio del año 2012 en el LABORAL de Gijon.

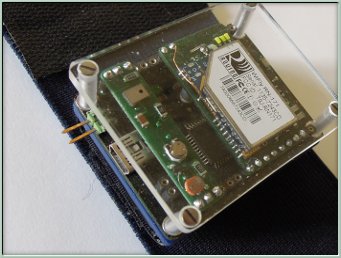

Para conseguir el objetivo he utilizado un WiFly (RN171) que se comunica con un ANDROID HTC para subir los datos. Una placa pequeña que incorpora un sensor para la temperatura (LM60CIM3), otro para la luz (LDR estándar) y un micrófono (SMD) esta escaneada a travez de las entradas analógicas de un PiIC18F4420 y los datos enviados mediante el USRAT al WiFly.

Por fin se puede visualizar todo gráficamente en Xively (antes COSM) y con una extensión denominado Cosm Feed Viewer Extension (todavía COSM) incluso en tiempo real.  ...más





módulo útilizando el nRF24L01  descripción del proyecto

nRF24L01 replacement for xBee project by Martin Hug

El circuito esta alimentada con una pila Ni-Ion de 3,7V. Un módulo radio nRF24L01 de Nordic está conectada al SIP de un PIC18F4420, que sirve también para manejar los datos de diferentes sensores que se puede enchufar en las tiras de pines del circuito.

Con el nRF24L01 de Nordic estoy reemplazando el caro xBee con los ventajes del precio de 3,50E por unidad y el tamaño de solo 4*4mm (QFN20).

El código del PIC18F4420 está escrito en C para SourceBoost pero con pocos cambios compatible con ANSI C, así listo para el use con otros compiladores y se puede descargar al finlal de la página del proyecto. El ZIP de descarga incluye también los diagramas electrónicos y varias ficheros para trabajar con MPLAB.

El circuito universal permite enchufar módulos pequeños con sensores tipo girómetro o acelerómetro, temperatura o compás etc.

Las fotos muestran un circuito con un “break-board” de Sparkfun.

Para manejar los datos recibidos ajuntado en el ZIP del proyecto hay un código básico para SuperCollider & PD.

...más





transmisor inalámbrico GSR  descripción del proyecto
 GSR, respuesta galvánica del piel Martin Hug
 GSR with xBee Znet2.5 by Martin Hug

Un proyecto en el entorno de GSR (respuesta galvánico del piel) El circuito esta diseñado para un vídeojuego iniciado por la artista tailandesa Shue Lea Chang y presentado en el LABORAL en Gijon al finales del agosto del 2011. descripción del vídeojuego

Massimo Avisati vídeojuego programada en Processing, Martin Hug desarrollo del hardware & GSR sensoring, Jara Rocha manager cultural, Maca Moreno asistente técnico, Shue Leas Chang concepto ... más






conversor AD para 8 canales descripción técnica del proyecto
8 canal AD conversor con un PIC18F4550, Martin Hug
foto: el Ravallero

El circuito permite transformar señales analógicos de audio, o señales captados mediante piezo eléctricos, señales vibrantes de instrumentos o objetos a señales digitales.
Todo un conjunto de 8 preamplificadores, 8 seguidores de envolventes y una placa con un PIC18F4550 que tiene la función de transformar los eventos entrantes en datos digitales y enviarlos por cable (más rápido de que por aire) al ordenador.
Con el objeto [comport] de Pd (Pure Data) los datos están recibidos y a continuación transformados a
eventos OSC o MIDI ... más



simple FET preamplificador descripción técnica del proyecto




controlador OSC MIDI  descripción técnica del proyecto
Panel realizado por  Martin Hug 2009
foto: el Ravallero

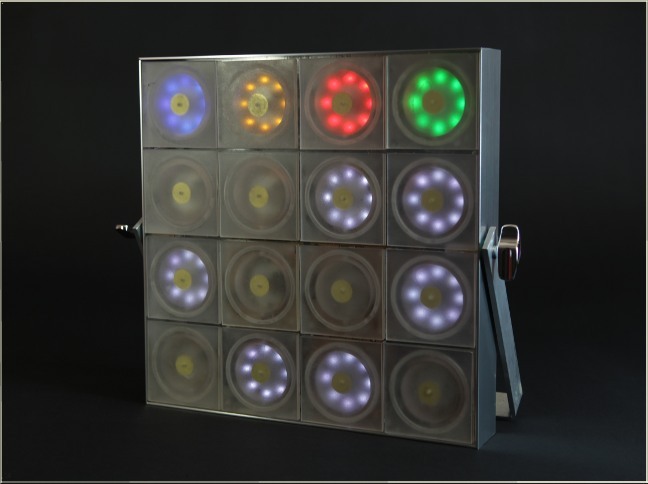

Con los 16 Pad's del Panel se puede interactuar con programas de audio o vídeo que permiten estar manejados por mensajes en formato OSC (Open Sound Contreol) o MIDI.
Cada uno de los Pad's incluye 8 LED's (los primeros 4 en distintos colores) para visualizar el estado de la situación actual del programa.
La electrónica del panel incluye un circuito con un PIC18f442 y un módulo xBee (transmisión/recepción inalámbrico), un circuito para capturar los 16 piezo-eléctricos utilizando un LM324, un 74HC14 y un “multiplexor” DG406CWI, y un circuito para la alimentación que esta realizada con dos baterías Li-Ion UNIROSS 3,7V 1080mA utilizando dos MAX1811 (cargador de batería), un MAX856 (conversor de voltaje de 3,7V a 5V) para el 74HC14 y un TPS61040 (Texas Instruments) para convertir el voltaje de la batería de 3,7V a 12V para los 16 ojos de Led's.
Para generar mensajes MIDI, tipo Note On/Note Off, mi batería (y otros instrumentos de percusión) están conectados a las entradas analógicas de un Microchip (16F877A) utilizando seguidores de envolvente (proyecto Pad_to_Midi). La utilización del Panel me permite cambiar programas, timbres de sonidos y otros parámetros, mientras toco la batería solamente golpeando los Pad's adecuados, sin tener la necesidad de observar una pantalla de ordenador.
Los esquemas, códigos fuente, escrito en C y los códigos compilados en formato HEX, todos los diagramas electrónicos están libremente disponibles en ... más






Pedal inalámbrico descripción técnica del proyecto
Pedal inalámbrico de Martin Hug circuito con xBee UNIROSS, 3,7V de Martin Hug
cargador USB para el Pedal inalámbrico
foto: el Ravallero
Pedal inalámbrico manejado por Pure Data.
Un circuito electrónico importada en un pedal de volumen viejo para guitarra capta por la entrada analógica RB4 de un PIC 16F690 el estado del potenciómetro. Los valores resultantes están enviados utilizando un módulo xBee (transmisor) conectada al puerto USB del Microchip.
Otro circuito con un módulo xBee (receptor) envía los datos transformado por un CI FT232 al puerto USB del ordenador ... más








MIDI-STICK   descripción técnica del proyecto
MIDI-STICK que incorpora  un  sensor ultrasonico SRF02 ,  un PIC 16f628A,  un MAX712 y  un ER400TS .
foto: el Ravallero
El MIDI-STICK es un palo de plexiglás de 20cm de longitud que incorpora un sensor ultrasónico a distancia (SRF02), un microcontrolador de la familia de los PIC (16F628A), un sistema inalámbrico realizado con un módulo de EASY-RADIO (ER400TS-02), un cargador para una pila NiMH de VARTA (4/V80) que emplea un circuito integrado de MAXIM (MAX712) y un programador “in circuito” de bajo voltaje (LVISP- programador).
Actuando libremente con el palo en la mano el bailarín, la bailarina o el músico envía datos por el aire a un receptor "HOST", realizado con un PIC 16F877A, que incorpora otro modulo de EASY-RADIO (ER400TRS-02) conectado al USART del PIC que a su vez convierte los datos en información MIDI enviándolos por la PUERTA, RA4 mediante un protocolo serial.
Así, utilizando la plataforma Reaktor de Native Instruments o PD de Puckett Millar el performer crea sus propios sonidos.

Los esquemas, códigos abiertos en formato ASM y los códigos compilados en formato HEX están libremente disponibles en ... más
